柴油發電機組是一種設備，它將柴油的化學能轉化為機械能，進而推動發電機發電。它是一種重要的備用/常用電源，廣泛應用于數據中心、醫院、工廠、礦山、通信基站、建筑工地和偏遠地區。一個完整可靠的柴油發電機組由多個相關系統組成，共同保證其高效、穩定、安全運行。其主要構成部分如下：
一、核心動力單元
柴油發動機：
核心功能：機組的心臟，提供原動力。它將柴油燃燒產生的熱能轉化為曲軸的旋轉機械能。
關鍵部件：

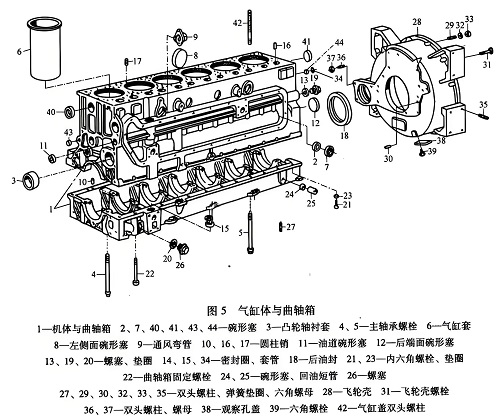

氣缸體和氣缸蓋是燃燒室的主要組成部分。
活塞與連桿：將燃燒產生的壓力轉化為曲軸的旋轉運動。
曲軸：將活塞的直線往復運動轉化為旋轉運動。
凸輪軸 & 配氣機構：控制進氣門和排氣門的開關順序，確保新鮮空氣進出。
燃油噴射系統：精確測量，在特定時間將高壓柴油霧化噴入燃燒室。包括高壓油泵、噴油器、燃油濾清器等。
渦輪增壓器：利用廢氣能量驅動渦輪，驅動壓縮機壓縮更多空氣進入氣缸，增加進氣量，提高發動機功率和效率（廣泛應用于中大功率機組）。
中冷器：安裝渦輪增壓器后，用于冷卻壓縮空氣，增加密度，進一步提高進氣效率（一般用于中大功率機組）。
關鍵參數：功率、缸數、排量、轉速、壓縮比等。
發電機（交流同步發電機）：
核心功能：將發動機的旋轉機械能轉換為電能（交流電）。
關鍵部件：
定子：固定部分，包括繞組（電樞繞組），切割磁力線產生感應電勢。
轉子：旋轉部分，通常有勵磁繞組或永磁體，產生旋轉磁場。
勵磁系統：
主勵磁系統:為轉子提供DC電流，建立磁場(大部分是無刷勵磁，交流勵磁機電能通過旋轉整流器整流后供轉子勵磁繞組)。
自動電壓調節器:核心控制部件。監測發電機輸出電壓，通過調節勵磁電流，將輸出電壓穩定在設定值(如400V/230V) ±無論負載如何變化，1-3%)。
軸承：支撐旋轉的轉子。
關鍵參數：額定功率、額定電壓、額定頻率、功率因數、效率、保護等級（IP）、絕緣等級等。
二、能量轉換及傳輸裝置
聯軸器/飛輪殼連接：
核心功能：柴油發動機曲軸輸出端與發電機轉子輸入端剛性可靠地連接，傳遞扭矩。
常見形式：
彈性聯軸器：允許微小的角度和徑向偏差，吸收部分振動沖擊，保護兩端設備。最常見的。
法蘭剛性連接：發動機飛輪與發電機轉子通過精密法蘭和高強度螺栓直接剛性連接，需要高同心度（常見于中小型一體化機組）。
飛輪：安裝在發動機曲軸后端，儲存動能，幫助發動機平穩運行，克服短阻矩波動。
三、輔助保障系統
燃油系統：
核心功能：安全儲存、過濾，為發動機提供清潔、充足的柴油。
關鍵部件：
燃油箱:儲存柴油(底座油箱或外部油箱)。
輸油泵:(通常集成在發動機或獨立)克服阻力，將燃油從油箱輸送到發動機高壓油泵。
燃油濾清器：粗濾器和精濾器，去除燃油中的雜質和水分，保護精密?chē)娪筒考?/div>
四、智能控制與保護系統可以改寫為：智能化控制與安全保護系統。
控制系統：
燃油管道：連接各部件。
日用油箱:(大型機組常用)位于機組附近，由主油箱供油，保證運行期間供油穩定。
自動雙泵系統:(先進配置)在主供油泵故障時自動啟動備用泵，保證連續供油。
潤滑系統：
核心功能：為發動機運動部件（曲軸軸承、連桿軸承、活塞環、凸輪軸等）提供清潔、充足的潤滑油，減少摩擦磨損、冷卻部件、清潔雜質、密封防漏。
關鍵部件：
機油泵：建立油壓，強制循環機油。
機油濾清器：過濾機油中的金屬磨屑、積碳顆粒等雜質。
機油冷卻器：冷卻高溫潤滑油，保持其粘度和潤滑性能。
油底殼：儲存機油。
油路：輸送機油。
冷卻系統：
核心功能：有效散發發動機燃燒和摩擦產生的熱量，以確保發動機在最佳工作溫度范圍內運行。
冷卻方式：
冷卻器風扇(閉式循環水冷卻) - 最常見）：
散熱器：熱交換器，利用風扇強制通風冷卻發動機循環冷卻液。
泵：負責推動冷卻液進行循環。
節溫器：控制冷卻液流動路徑（小循環/大循環），使發動機快速升溫，保持恒溫。
風扇：由發動機驅動（皮帶或液壓）或獨立電動風扇提供冷卻氣流。
熱交換器冷卻(開式循環水冷)：利用外部水源(如海水、河流)通過熱交換器冷卻發動機循環冷卻液(常用于船舶或特定工業場合)。
冷卻介質通常是水與防凍液的混合物，即冷卻液和防凍液的組合。
空氣進氣系統：
核心功能：為發動機燃燒提供充足、潔凈且冷卻的空氣。
關鍵部件：
空氣濾清器:過濾空氣中的灰塵和雜質，保護發動機氣缸套、活塞環等精密部件。濾芯需要定期更換。
進氣管道：將空氣濾清器與發動機的進氣歧管連接起來。
渦輪增壓器（如果安裝）：提升進氣量和壓力。
中冷器(如果配備)：冷卻增壓后的空氣。
排氣系統：
核心功能：發動機燃燒后的高溫廢氣安全有效地排出室外，降低噪音，消除火星。
關鍵部件：
排氣歧管：用于收集各個氣缸排放的廢氣。
渦輪增壓器（如有配置）：通過廢氣的能量進行驅動。
波紋管/柔性連接:吸收發動機振動，防止應力傳遞到排氣管。
消音器：顯著降低排氣噪聲。
排氣管：將廢氣引導到室外安全場所排放（應符合環保規范）。
四、智能控制與保護系統可以改寫為：智能化控制與安全保護系統。
控制系統：
核心功能：機組的“大腦”負責自動控制、監控、保護、顯示和通信。
關鍵部件及功能：

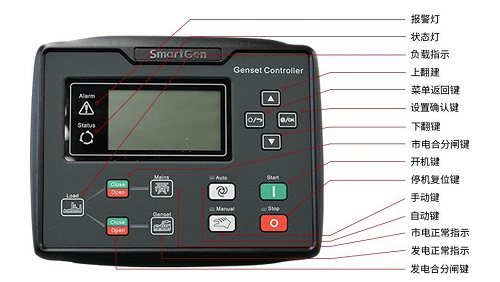

控制屏/控制器：人機交互界面。通常包括：
啟動/停止按鈕
運行狀態指示包括電壓、電流、頻率、功率、功率因數、水溫、油壓、轉速和運行時間等參數。
報警及故障指示及歷史記錄
參數設置界面
自動啟動邏輯：收到市電信號或手動啟動命令時，自動執行啟動程序（預潤滑、啟動電機驅動發動機點火）。
自動停機邏輯：當市電恢復或接到停機指令時，執行卸載、冷卻操作、停機程序。
自動負載切換（ATS，自動轉移開關）通常獨立于發電機組的控制面板，但能夠與其共同工作。自動監測電網狀況，當電網出現故障時向設備發出啟動信號。在機組電壓和頻率穩定后，負載會自動切換到機組；當市電恢復時，負載會自動切換回市電，并向機組發送停機信號。
遠程監控（高級功能）：支持RS485/Modbus、以太網和GPRS，可實現遠程啟動與停止、狀態監測、報警通知和數據記錄等功能。
電池充電器：為啟動電池提供浮動充電，維持電量。
保護系統：
核心功能：對機組運行參數進行實時監控。如有異?；蛭ｋU(xiǎn)情況，應立即報警或?qū)嵤┚o急停機，以保護機組設備和負荷的安全。
關鍵保護功能(通常在控制器內實現)：
超速保護：發動機轉速超過極限值時停機。
低速/熄火保護：發動機未正常啟動或運行中熄火時報警/停機。
低油壓保護：油壓低于安全值時停機（至關重要?。?/div>
五、基礎結構及附屬設施
底座/底盤：
總結
冷卻水溫高保護：水溫超過安全上限時停機。
過電壓保護：發電機輸出電壓過高時報警/停機。
欠電壓保護：發電機輸出電壓過低時報警/停機。
過頻保護：發電機輸出頻率過高時報警/停機。
欠頻保護：當發電機的輸出頻率過低時，會發出警報或自動停機。
過電流/短路保護：當發電機輸出電流過大（過載或短路）時，通過斷路器跳閘保護發電機繞組（通常由發電機輸出斷路器實現）。
啟動失敗保護：多次啟動失敗時鎖定并報警。
充電失敗保護：?jiǎn)?dòng)電池充電故障報警。
緊急停機按鈕：手動緊急停機觸發開關（通常位于控制屏和機房外）。
五、基礎結構及附屬設施
底座/底盤：
核心功能：承載整個機組（發動機、發電機、散熱器、油箱等），提供剛性支撐，便于運輸、安裝和固定。通常配備油排放口和減震裝置（橡膠減震墊或彈簧減震器），吸收機組運行振動，防止傳輸?shù)交A(chǔ)和建筑物。
啟動蓄電池 & 電池連線：
核心功能：為啟動電機提供強大的直流電能，驅動發動機曲軸旋轉啟動。應注意電池容量、低溫啟動能力和維護要求。
防護罩/靜音箱/集裝箱：
防護罩：提供基本的防塵、防雨、防觸摸保護。
靜音箱:在殼體的基礎上增加高效的吸聲隔音材料，顯著降低機組的運行噪音(通常降低到65-75dBA @1米)，適用于噪音要求嚴格的地方(如市區、醫院、學校旁)。
集裝箱式:將整機組裝在標準集裝箱內，提供最高水平的保護(防風、防雨、防塵、保溫、降噪)和便捷的運輸移動特性(移動電站)。
輸出開關柜/斷路器：
主要功能：將發電機的輸出端連接到負載上。包括主斷路器或空氣開關，提供短路和過載保護功能，并作為負載切換的分割點。
總結
柴油發電機組功能齊全，運行可靠，不僅僅是柴油發電機和發電機的簡單組合。其功能取決于上述子系統之間的精確耦合和高效協作。每個系統在整個過程中的作用都是至關重要的，任何一個環節的故障都有可能導致機組無法啟動、運行不穩定、性能下降，甚至引發設備損壞和安全事故。
